Prisma de cunha

Visão geral do prisma de cunha

Os prismas de cunha desempenham um papel crucial no controle do feixe de laser. Eles podem operar sozinhos, desviando feixes de laser para ângulos específicos; um único prisma pode deslocar o feixe incidente em uma dioptria (equivalente a uma mudança de 1 cm em uma distância de 1 metro). Alternativamente, eles podem ser emparelhados para deflexão do feixe. Dois prismas de cunha podem funcionar como prismas de deformação, corrigindo a saída do feixe elíptico de um tubo de laser e desviando o feixe em diferentes ângulos dentro de uma faixa de 4θ. Ao girar individualmente os dois prismas, a modelagem do feixe pode ser alcançada, comumente usada para varredura de feixe em diferentes posições em aplicações de imagem.

Característica do prisma da cunha

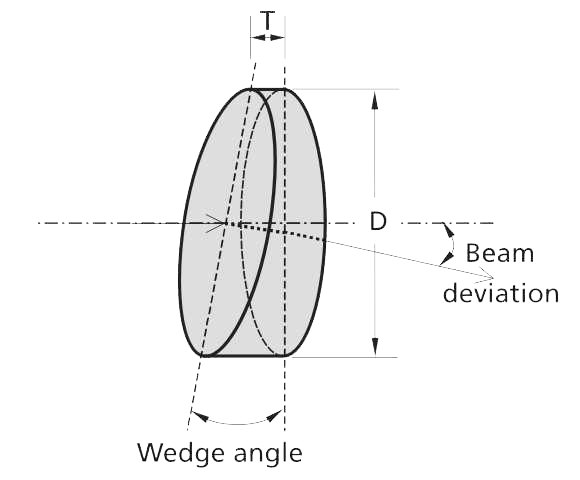

Características estruturais: O prisma em cunha tem uma superfície chanfrada com um pequeno ângulo de inclinação, permitindo que o caminho óptico se desvie para o lado mais grosso do prisma. É comumente usado para controle e deflexão de feixe, permitindo que um único prisma de cunha desloque o caminho óptico incidente por um ângulo específico.

Características de aplicação: Os prismas de cunha são considerados dispositivos ideais para o ajuste do caminho óptico no campo da óptica. Dois prismas de cunha rotativos podem ajustar a direção do feixe de saída dentro de um determinado intervalo (aproximadamente 10 °). Na tecnologia laser, os prismas de cunha são frequentemente usados para corrigir feixes de laser, alcançando alinhamento preciso e posicionamento do feixe.

Materiais e fabricação: os prismas de cunha são normalmente feitos de vidro óptico ou cristais, com a escolha do material dependendo do desempenho óptico necessário e das necessidades de aplicação. Suas superfícies podem ser submetidas a tratamentos de revestimento para melhorar a transmitância ou refletância espectral específica.

Resposta espectral: Certos prismas em cunha, como os usados para luz infravermelha, têm faixas de transmissão espectral específicas, por exemplo, 2-12μm, tornando-os adequados para sistemas ópticos infravermelhos.

Especificações do prisma da cunha
