Materiais ópticos

Tabela de conteúdo [Ocultar]

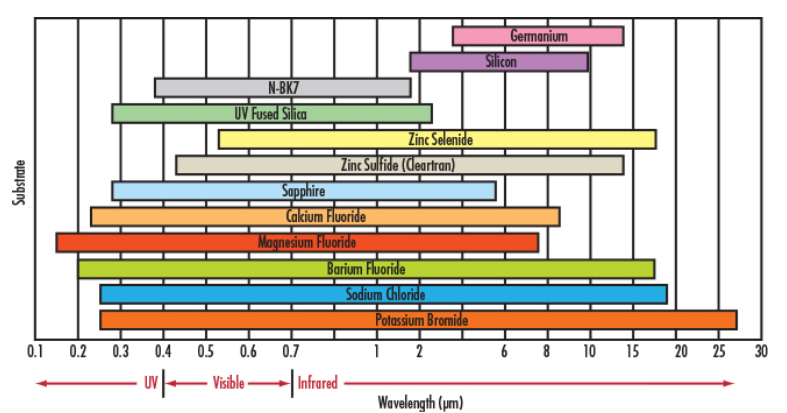

A transmissão, o índice de refração e a dureza dos materiais ópticos são cruciais para determinar qual janela é a melhor escolha para sua aplicação. A figura abaixo mostra as regiões de transmissão de vários materiais disponíveis como janelas.

Material	1ndex 0f Refract10n (Nd)	Abade Número (Vd)	Dens1ty	Coeficiente De térmica Expansão 一	S0ften1ng Temp [°C]	Knoop Dureza	Tamanho Alcance	Espessura Alcance
B270	1,523	58,5	2.55	8.2	533	542	5-75x 75mm	1.0- 3.0mm
Bário Fluoreto (BaFaix)	1.48	81.61	4.89	18,1	800	82	5- 50mm	1.0- 3.0mm
BOROFLOAT®	1.472	65,7	2,20	3,25	820	480	5- 200mm	1,75- 6,5mm
Cálcio Fluoreto (CaFEspeciais)	1.434	95.1	3.18	18,85	800	158.3	5- 50mm	1.0- 3.0mm
Germânio (Ge)	4.003	N/A	5.33	6.1	936	780	10- 75mm	1.0- 5.0mm
Gorila® Vidro	1.509	N/A	2,44	7,88	843	5100	5-200 * 200mm	1.1mm
Magnésio Fluoreto (MgF2.)	1.413	106,2	3.18	13.7	1255	415	5- 50mm	1.0- 3.0mm
N-BK7	1.517	64.2	2.46	7.1	557	610	5-75x 75mm	0.2- 4.0mm
Potássio Brometo (KBr)	1,527	33.6	2,75	43	730	7	13- 50mm	1.0- 5.0mm
Safira	1.768	72.2	3.97	5.3	2000	2200	2.5- 75mm	0,5- 3.2mm
Silício (Si)	3.422	N/A	2.33	2.55	1500	1150	10- 50mm	1.0- 3.0mm
Sódio Cloreto (NaCl)	1.491	42,9	2.17	44	801	18,2	13- 50mm	1.0- 5.0mm
UV fundido Sílica	1.458	67,80	2,20	0,55	1000	500	5-50x 50mm	1.0- 5.0mm
Seleneto de zinco (ZnSe)	2.403	N/A	5,27	7.1	250	120	10- 75mm	1.0- 6.0mm
Sulfeto de zinco (ZnS)	2.631	N/A	5,27	7.6	1525	120	12.5- 50mm

Glossário

This is the last one.

Produtos ópticos recomendados

O espelho óptico é um dispositivo que emite luz e é refletido por um ou mais refletores e é revestido com um revestimento reflexivo de metal ou um revestimento dielétrico. É amplamente utilizado em astronomia, física, óptica, processamento a laser, medicina e indústria.
Leia mais

Espelhos ópticos
O domo óptico é uma janela concêntrica com duas esferas, entendida como um menisco. O raio convexo da cobertura esférica óptica ideal é igual à soma da espessura e do raio côncavo, e a mudança de espessura em diferentes pontos das duas superfícies é o principal índice para medir a precisão da tampa da bola, às vezes chamada de espessura uniforme ou concentricidade da tampa da bola óptica.
Leia mais

Hemisfério óptico/cúpulas hiper-hemisfério

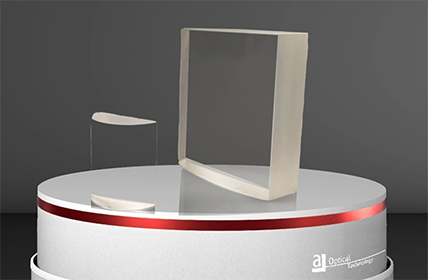

As lentes cilíndricas são usadas principalmente para alterar os requisitos de design do tamanho da imagem. Pode ser usado em iluminação de detector linear, varredura de código de barras, iluminação holográfica, processamento de informações de luz, computador, emissão de laser.
