Prisma de penta

Visão geral do Penta Prism

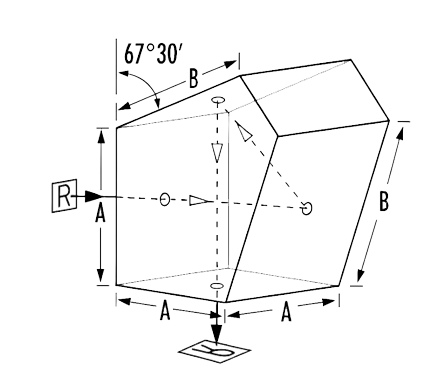

O prisma penta desvia a luz em 90 °, mantendo a orientação da imagem original sem inversão ou reversão. O leve movimento do prisma penta tem impacto mínimo na luz refletida, tornando-o ideal para definir ângulos retos em sistemas ópticos. Sua reflexão interna não depende da reflexão interna total-duas superfícies reflexivas são revestidas com filme reflexivo, duas superfícies transmissoras têm revestimentos anti-reflexivos, enquanto a quinta face permanece opticamente sem uso.

Especificações do Prisma de Penta

Característica do prisma de Penta

• A luz que entra no prisma pentagonal sofre dois reflexos dentro do prisma, causando uma mudança direcional de 90 °. Esse processo não apenas evita a inversão da imagem, mas também não altera a lateralidade da imagem. Os prismas pentagonais são comumente usados em visores de câmera reflex de lente única (SLR) como dispositivos reflexivos e também podem servir como defletores de feixe com ângulo fixo.

• Comparado a um prisma de ângulo reto de reflexão única, um prisma pentagonal pode desviar com precisão o feixe de entrada em 90 ° sem ser afetado pelos erros de montagem do prisma. Isso significa que a direção da luz que entra não precisa ser considerada, tornando-a mais estável do que um sistema composto por dois espelhos. Portanto, os prismas pentagonais são freqüentemente usados em vários instrumentos de observação de imagens e dispositivos de calibração, como linhas de prumo, colimadores e medidores de distância.
