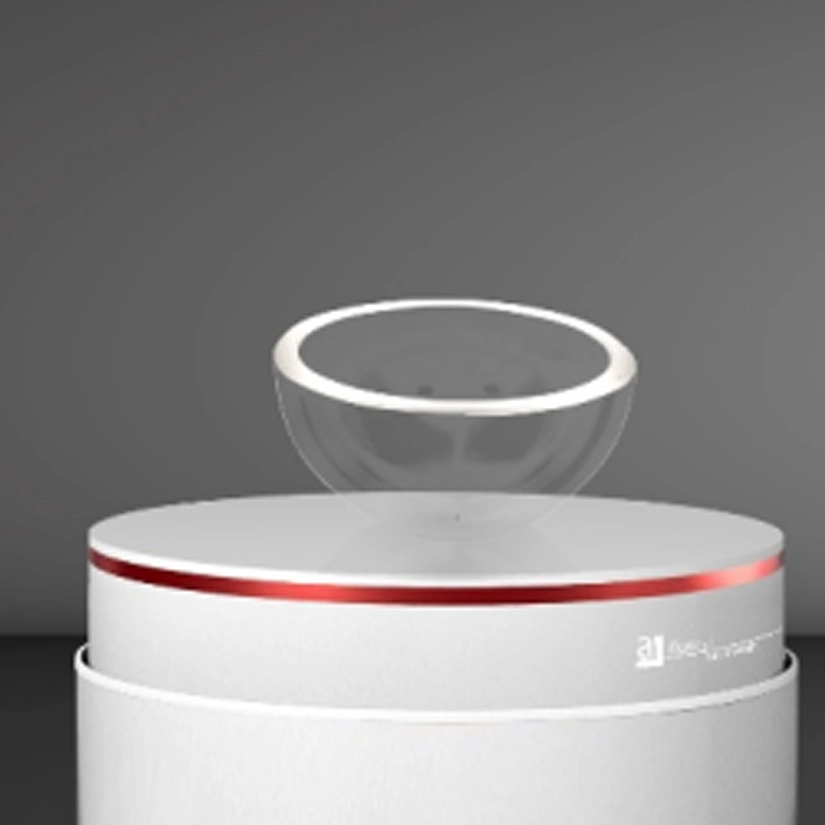

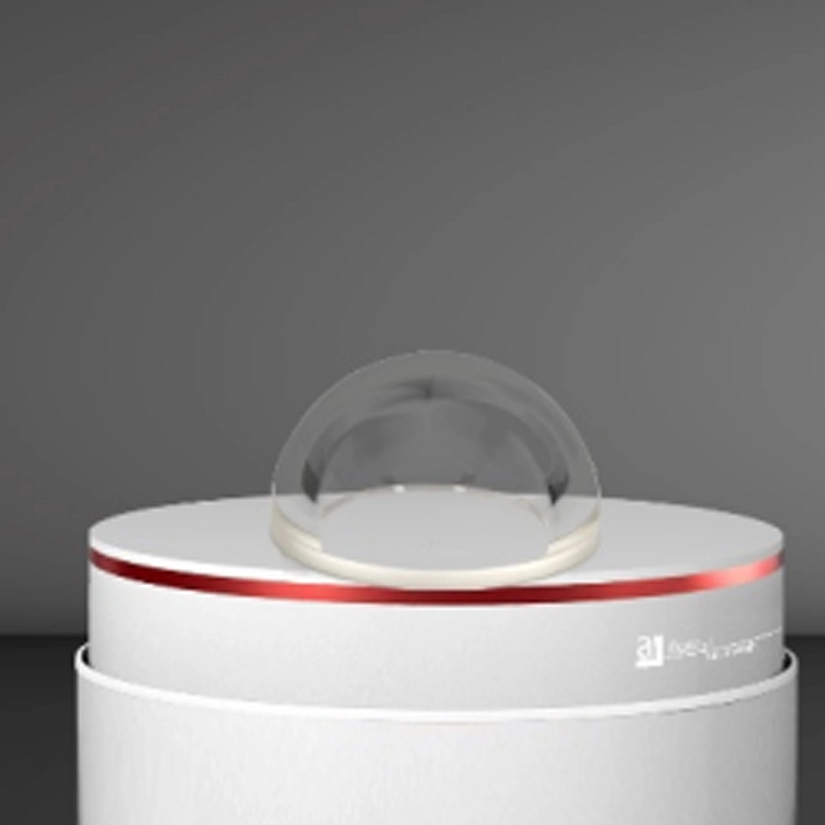

Uma cúpula óptica é um tipo de lente com duas superfícies esféricas concêntricas, normalmente usadas para proteger instrumentos e equipamentos de precisão, especialmente em ambientes hostis. A principal função da cúpula óptica é proteger os componentes ópticos internos de danos ambientais externos, garantindo que o desempenho do sistema óptico permaneça inalterado.
A cúpula óptica e a janela óptica protegem os sistemas ópticos, mas diferem em design e aplicação.
Cúpula Óptica: Esférica ou hemisférica, proporcionando proteção uniforme em todas as direções. Usado em ambientes hostis, como equipamentos de mergulho e drones. Requer design preciso devido à refração e espalhamento de luz, tornando-o mais caro.
Janela óptica: plana, oferecendo proteção plana para dispositivos como lentes de câmera e sensores. Impacto mínimo no desempenho óptico e na fabricação mais simples e barata.
Em resumo, a escolha depende de necessidades e condições específicas, com diferenças importantes em forma, aplicação, desempenho óptico e complexidade de fabricação.
Item | Comercial | Alta precisão |
Substrato | Material UV: sílica fundida (7980, JGS1, etc.) VIS material: Vidro óptico (BK7, BK10, H-K9L), IR material: cristal de sílica, safira | |
Diâmetro | Ø 10mm - Ø 70mm | |
Tolerância de diâmetro | ± 0,1mm | ± 0,03mm |
Espessura | 1.5mm-5mm | |
Tolerância da espessura | ± 0,1mm | ± 0,05mm |
Qualidade da superfície | 60/40 | 20/10 |
Ângulo de campo | 120 °-180 ° | |
Fringe | 10(5) | 3 (0,5) |
Revestimento | Em cima do pedido dos clientes | |
O processo de fabricação de uma cúpula óptica inclui as seguintes etapas: seleção de materiais de alta transparência (como vidro óptico, quartzo, safira), usinagem de desbaste para moldar, usando um moedor esférico para gerar superfícies esféricas concêntricas, polimento fino para alcançar a qualidade óptica, usando equipamentos de alta precisão para inspeção e calibração, aplicando revestimentos (Como revestimentos anti-reflexivos ou reflexivos), limpeza e montagem no sistema óptico e, finalmente, realização de testes de desempenho geral. Todo o processo requer equipamentos de alta precisão e rigoroso controle de qualidade.
As cúpulas ópticas são amplamente utilizadas em vários campos, incluindo aeroespacial (mísseis, drones, satélites), exploração marítima (equipamento de mergulho, robôs subaquáticos), defesa militar (orientação de mísseis, dispositivos de visão noturna), observação meteorológica (satélites, equipamento de solo), dispositivos médicos (imagem de ponta), automação industrial (robôs, equipamentos de inspeção), Pesquisa científica (telescópios astronômicos) e eletrônicos de consumo (câmeras de última geração). Sua forma única e excelente desempenho óptico fornecem proteção abrangente e alta transmissão de luz.
Tradução: As cúpulas ópticas são normalmente feitas de vidro óptico, quartzo, safira, plásticos e outros materiais especiais. O vidro óptico e o quartzo oferecem alta transmissão de luz, a safira oferece alta dureza e resistência ao desgaste, enquanto plásticos como policarbonato e acrílico são mais leves e econômicos. A seleção de material depende dos requisitos para transmissão de luz, durabilidade e adaptabilidade ambiental.
Se você gostaria de construir seus próprios produtos ópticos de precisão ou solicitar uma cotação, clique em um dos dois botões abaixo. Caso contrário, preencha o formulário abaixo com quaisquer dúvidas ou preocupações.
