Prisma de telhado

Visão geral do prisma do telhado

O prisma do telhado é conhecido por seu tamanho menor e pela capacidade de alinhar a lente objetiva e a ocular em linha reta, tornando-o comumente usado em binóculos extremamente compactos. Comparado ao prisma de Porro, o prisma do telhado tem duas desvantagens principais:

Maior perda de luz: o prisma do telhado causa mais perda de luz, resultando em uma imagem mais escura.

Maior exigência de precisão de montagem: É mais difícil de fabricar devido à maior precisão necessária, tornando-o mais caro. Os prismas de telhado de alta qualidade podem corresponder, mas geralmente não excedem, o desempenho dos prismas Porro.

Especificações do prisma do telhado

Características do prisma do telhado

Características estruturais:

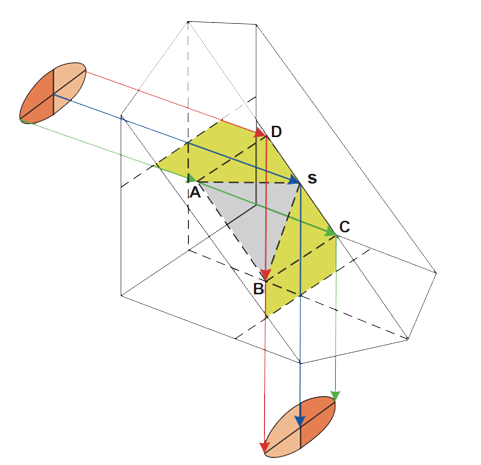

O prisma do telhado consiste em duas superfícies refletoras mutuamente perpendiculares, conhecidas como superfícies do telhado. Este projeto permite que o prisma do telhado adicione uma reflexão sem alterar a direção do eixo óptico e a direção da imagem na seção principal, alterando assim o número total de reflexos de ímpar para par, cumprindo a exigência para a similaridade objeto-imagem.

Desempenho óptico:

Perda de luz: Comparado ao prisma de Porro, o prisma do telhado experimenta maior perda de luz, resultando em uma imagem mais escura.

Precisão de montagem: O prisma do telhado requer alta precisão de montagem, tornando-o difícil de fabricar e mais caro.
