Lentes ópticas: desbloqueando o potencial óptico: classificação e aplicações da lente

Tabela de conteúdo [Ocultar]

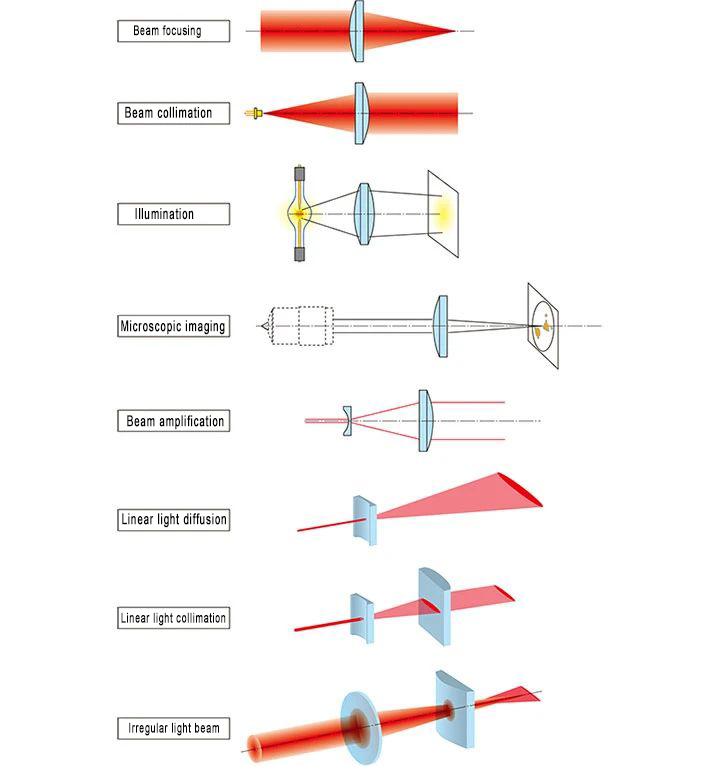

As lentes são componentes cruciais em sistemas ópticos, amplamente aplicados em campos como concentração de luz, imagem e modelagem de feixe. Dependendo de sua finalidade, estrutura e material, eles podem ser classificados em vários tipos para atender a diversos requisitos ópticos.

Classificação da lente e Matriz de Aplicação

Dimensão Classificação	Tipo	Características	Aplicações típicas
Forma geométrica	Bi-convexo	Ambos os lados convexos, converge luz paralela	Concentração de luz, sistemas de imagem
	Bi-côncavo	Ambos os lados côncavos, diverge luz incidente	Divergência do feixe, correção de colimação
	Menisco	Curvatura assimétrica, distância focal ajustável	Correção do telescópio, combinações ópticas
	Plano-convexo/Côncavo	Superfície plana-convexa/côncava, fabricação simples	Laser colimação, fibra de acoplamento
Morfologia de superfície	Lente esférica	Superfícies esféricas, custo-benefício	Componentes ópticos básicos
	Lente asférica	Curvatura variável, elimina aberrações	Câmeras high-end, objetivos do microscópio
	Lente cilíndrica	Curvatura de eixo único	Scanners de código de barras, geração de linha laser
Função/Estrutura	Singlet	Único elemento material	Iluminação geral, educação
	Doublet acromático	Correção cromática de dois vidros	Microscópios, telescópios
	Tripleto Apocromático	Correção de três comprimentos de onda	Astronomia, microscopia de precisão
	Lente de Fresnel	Estrutura concêntrica pisada	Concentração solar, fones de ouvido VR
	Lente GRIN	Índice de refração gradiente	Endoscópios, fibra óptica
	Lente Zoom	Sistema multi-elemento móvel	Lentes de câmera, videografia
	Lente Líquida	Forma de gota controlada por tensão	Câmeras móveis, visão da máquina
	Tipos de fronteira emergentes	Metalens	Controle de fase subcomprimento de onda	Nano-imagem, óptica vestível
Superlens		Difração-limite de quebra	Nanoscopia, litografia
Matriz de microlentes		Micro-óptica multi-elemento	Detecção 3D, campo de luz de imagem
Lente ajustável		EletrocactosAtuação de polímero de ve	Sistemas de zoom em tempo real
