Prisma de pomba

Visão geral do prisma Dove

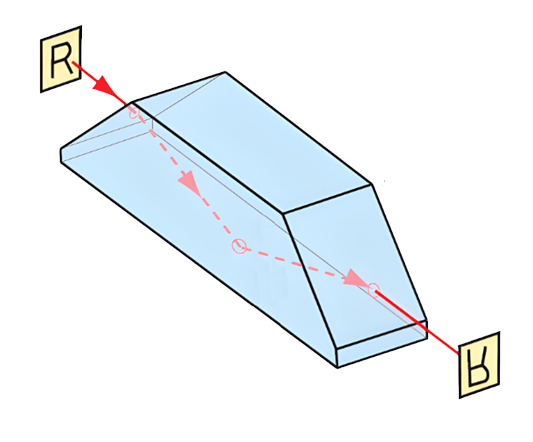

Um prisma Dove serve como um rotador de imagem. Depois de passar pelo prisma, a imagem é invertida em 180 graus. Além disso, quando o prisma é girado em torno de seu eixo óptico, o ângulo de rotação da imagem é o dobro do prisma. Geralmente, os prismas de Dove utilizam o princípio da reflexão interna total no ângulo crítico, o que limita seu campo de visão. Garantir a limpeza da superfície refletora e usar luz paralela também são cruciais para o funcionamento adequado dos prismas Dove.

Especificações do prisma da pomba

Características do prisma Dove

• Dependendo do ângulo de rotação do prisma e da superfície de incidência da luz, a imagem pode ser girada, invertida ou refletida para trás.

• Quando o prisma Dowell é usado para rotação ou inversão da imagem, tanto o plano incidente quanto o plano de saída do prisma Dowell não são perpendiculares ao eixo óptico, mas a direção da luz de saída e a luz incidente é inalterada. Neste momento, devido ao grande ângulo de incidência, o feixe será totalmente refletido na superfície inferior do prisma, portanto, a transmitância interna do prisma Dowell é limitada apenas pela taxa de absorção do prisma.

• Quando o prisma Dowell gira o ângulo θ em torno do eixo óptico, a imagem de saída gira o ângulo 2θ na mesma direção, portanto, é comumente usado como um rotador de imagem.

Aplicações de Dove Prism

Rotação da imagem:Os prismas de pomba podem girar ou inverter as imagens com base no ângulo de rotação do prisma e no ângulo da luz incidente. Rotador de imagem: girando o prisma em torno de seu eixo óptico, ele pode obter a rotação da imagem, comumente usada em instrumentos ópticos que exigem a mudança da direção da imagem.

Interferometria:Em medições ópticas, os prismas de Dove são frequentemente usados em técnicas de interferometria para ajudar a medir e analisar com precisão a fase e a amplitude das ondas de luz.

Observação astronômica:No campo da astronomia, os prismas Dove são usados em telescópios para ajudar a focar e ajustar a luz que entra no telescópio, melhorando assim os resultados observacionais.

Reconhecimento modelo:Em aplicações que requerem identificação ou posicionamento de modelos ou objetos específicos, os prismas Dove podem ajudar a atingir essa função por meio de suas propriedades ópticas exclusivas.

Aplicações do detector:Em equipamentos de detecção óptica, os prismas Dove são usados para melhorar ou alterar o caminho de transmissão da luz, facilitando a detecção e análise.
