Divisor de feixe (PBS)

Visão geral do BeamSplitter

A composição de um divisor de feixe polarizador: é normalmente feito cimentando ou contatando opticamente os lados hipotenusos de dois prismas de ângulo reto, com um filme de divisão de feixe polarizador aplicado à hipotenusa. A luz polarizada P na luz incidente é transmitida, enquanto a luz polarizada S é refletida. Revestimentos anti-reflexivos são geralmente aplicados a todas as superfícies incidentes e de saída dos feixes de luz.

Características do BeamSplitter

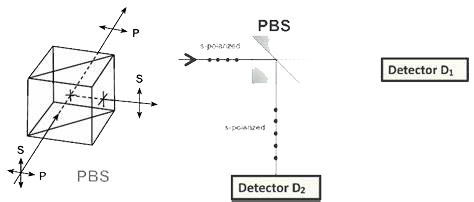

O divisor de feixe polarizador divide a luz incidente em dois componentes ortogonalmente polarizados:

• Luz transmitida (T): p-polarizada

• Luz refletida (R): s-polarizada

Mecanismo de trabalho:
Quando a luz entra no prisma de ângulo reto perpendicularmente através de sua face hipotenusa, o revestimento multicamadas embutido induz a refração do ângulo de Brewster em interfaces dielétricas

Através de design de filme fino otimizado:

A luz p-polarizada experimenta perda de reflexão próxima de zero (transmitância> 90%) devido às condições de ângulo de Brewster

A luz polarizada s sofre reflexos cumulativos em várias camadas de revestimento, atingindo> 99,5% de refletância

Requisitos de luz incidente:

Sem restrição de polarização: tanto a luz natural quanto a luz pré-polarizada podem ser efetivamente divididas em componentes ortogonais

Especificações do BeamSplitter

Catálogo de BeamSplitter

Aplicações de BeamSplitter

1. Imagem Multifóton

Isolamento óptico: PBS combinado com uma placa de um quarto de onda (QWP) cria isoladores ópticos para controlar os caminhos de propagação da luz. Esta configuração converte luz polarizada linearmente em luz polarizada circularmente, evitando que os reflexos traseiros interrompam o sistema de imagem.

Modulação de intensidade: Ao integrar PBS com uma placa de meia onda (HWP), girar o HWP ajusta o ângulo de polarização da luz incidente, permitindo o controle preciso da intensidade da luz e da saída de energia.

2. Laser Interferometria

Divisão de feixe e interferência: nos interferômetros Michelson, o PBS divide a luz laser em dois feixes polarizados ortogonais (P e S). Um feixe reflete em um espelho fixo, enquanto o outro reflete em um espelho em movimento. A recombinação desses feixes produz padrões de interferência com um deslocamento de fase de 90 °, permitindo a medição precisa do deslocamento por meio de fotodetectores.

Interferometria Heterodyne: PBS separa feixes de laser de dupla frequência para aplicações que requerem detecção de deslocamento Doppler, aumentando a precisão da medição no setor aeroespacial e fabricação de precisão.

3. instrumentação óptica

Correção de erros em máquinas CNC: os interferômetros baseados em PBS são essenciais para calibrar máquinas CNC, garantindo o nível de mícron pRecisão detectando desvios mecânicos.

Imagem 3D: em telas estereoscópicas, o PBS separa a luz polarizada ortogonal P/S para canais do olho esquerdo/direito, permitindo efeitos 3D imersivos quando emparelhado com óculos polarizados.

4. aplicações de banda larga e banda estreita

PBS de banda larga (420-1600 nm): Adequado para sistemas que requerem ampla cobertura espectral, como microscopia de fluorescência e lasers ajustáveis. Esses PBS mantêm altas taxas de extinção (>1000:1) e baixas perdas de absorção em comprimentos de onda amplos.

PBS de banda estreita: otimizado para comprimentos de onda específicos (e.g., 632,8 nm ou 1700 nm), esses componentes são usados em placas de onda e sistemas de fibra óptica para converter polarização linear para circular por meio de cristais birrefringentes (e.g., quartzo ou calcita).
