Lente Rod

As lentes de haste da ATOPTIK são feitas de vidro óptico de alta precisão ou sílica fundida UV, oferecendo excelente transmissão e propriedades de baixa dispersão para uso em comprimentos de onda UV, visível e NIR (infravermelho próximo). A circunferência é precisamente polida e ambas as extremidades são retimal, permitindo que a lente concentre a luz colimada em uma linha, semelhante à função de uma lente cilíndrica. Essas lentes são amplamente utilizadas na modelagem de feixe de laser, varredura a laser industrial, imagem biomédica e outros sistemas ópticos de alta precisão. Com excelente desempenho óptico e estabilidade, as lentes de haste da ATOPTIK são ideais para aplicações em dispositivos ópticos de pesquisa, industriais e médicos.

 ENVIAR PEDIDO

Produtos

Visão geral da lente Rod

As lentes de haste da ATOPTIK são essenciais em sistemas de laser de alta potência e linhas de feixe síncrotron, oferecendo excelente desempenho em condições exigentes. Com um índice de refração de formato parabolicamente em sua seção transversal, essas lentes exibem um efeito de autofocalização no feixe, tornando-as ideais para sistemas ópticos colimados por fibra. Como os requisitos para componentes ópticos de alta precisão continuam a aumentar, especialmente em cavidades de laser de alta potência e interferômetros de longa distância, A ATOPTIK garante que suas lentes de haste ofereçam qualidade e estabilidade excepcionais para instrumentos e dispositivos de teste avançados.

Essas lentes são feitas de vidro óptico de alta qualidade e substratos de sílica fundida UV, oferecendo excelente transmissão em comprimentos de onda UV, visível e NIR, e são ideais para uso em aplicações de pesquisa e industriais.

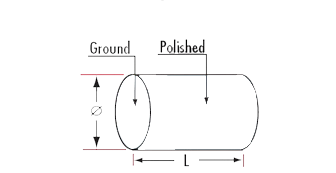

Especificação da lente da haste

Material	Sílica fundida UV Vidro óptico
Diâmetro	Ø 2mm ~ 20mm +/-0,1mm
Comprimento	3mm ~ 12mm +/-0.2mm
Abertura clara	> 85% do dia Circunferência Naminal) * 10mm Comprimento
Qualidade da superfície	20/10 Scratch/Dig
Figura de superfície	1 comprimento de onda irregularidade
Borda chanfrada	45Deg +/-15 graus Max Bevel = 0,5mm
Revestimento	Revestimento duro MgF2 centrado em 780nm

Características da lente da haste

Forma de feixe: eles convertem uma fonte de luz pontual colimada em um foco de linha, ideal para aplicações como digitalização de código de barras, detectores lineares e iluminação holográfica.
Dimensões ajustáveis da imagem: Eles ajustam a altura da imagem sem alterar a largura, oferecendo flexibilidade em projetos ópticos.
Efeito de autofocalização: O índice de refração parabólica aumenta a focalização do feixe, beneficiando sistemas de alta precisão como lasers e interferômetros.
Variedade de material: Feito de vidro óptico ou sílica fundida UV, eles transmitem luz UV, visível e NIR, tornando-os versáteis.
Capacidade de alta potência: Adequado para lasers de alta potência e linhas de feixe síncrotron, mantendo o desempenho sob alta energia.
Precisão e estabilidade: Projetado para sistemas de alta precisão, oferecendo desempenho estável e consistente.
Compacto e durável: seu design compacto e robusto os torna adequados para ambientes hostis ou com espaço limitado.

Catálogo de Produtos de Lente Rod

Tipo No.	Diâmetro (Mm)	Comprimento (Mm)
AT-R-1.5x3	1.5	3
AT-R-1.5x3.3	1.5	3.3
AT-R-1.5x6	1.5	6
AT-R-1.5x9	1.5	9
AT-R-1.6x3.8	1.6	3.8
AT-R-1.8x9	1.8	9
AT-R-2x6	2	6
AT-R-2x8	2	8
AT-R-2.5x7	2.5	7
AT-R-3x4.3	3	4.3
AT-R-3x12	3	7
AT-R-3x8	3	8
AT-R-3x9	3	12
AT-R-4x6	4	6
AT-R-4x12	4	12
