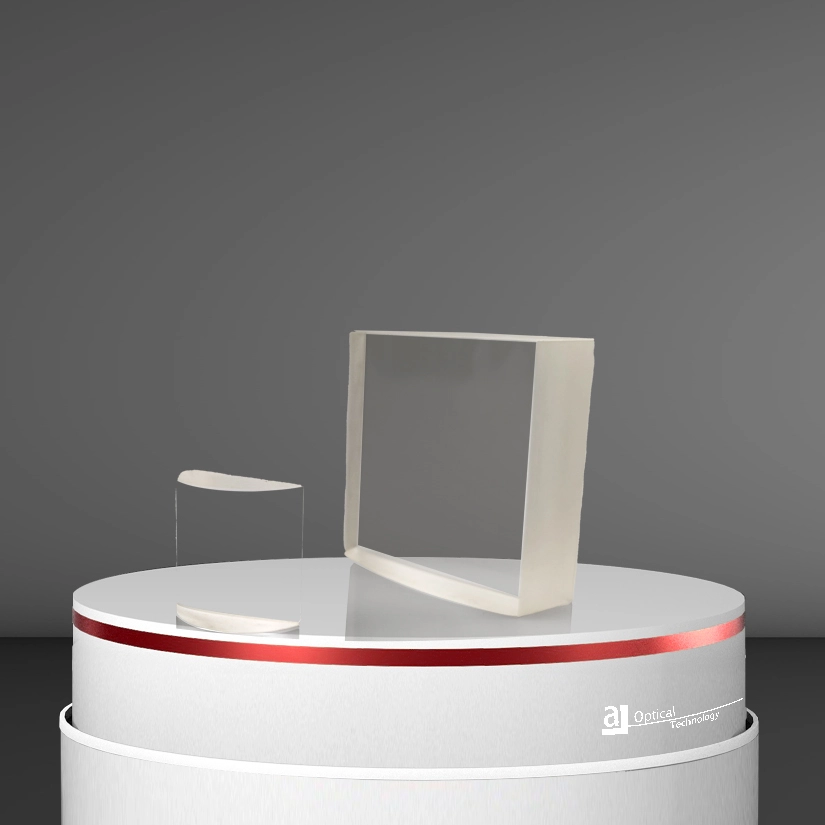

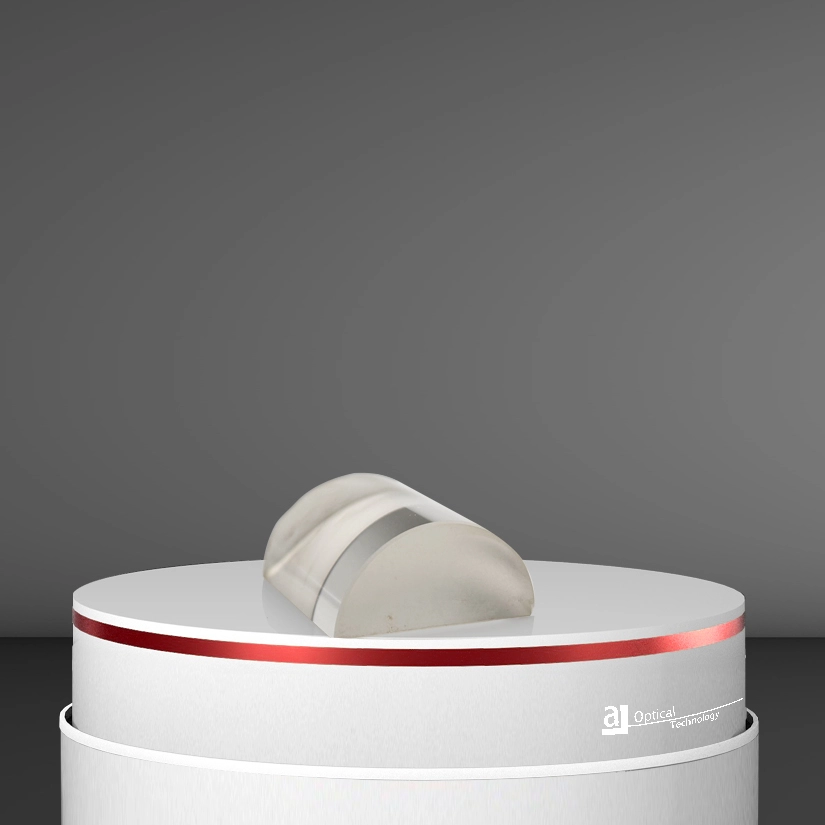

Lente cilíndrica convexa de Plano

Lentes cilíndricas plano-convexas moldam feixes de laser em linhas precisas, perfeitas para leitores de varredura a laser, metrologia e código de barras. Fabricados com superfícies ultra-lisas e revestimentos de alta transmissão, eles minimizam a dispersão e a distorção. Disponível em sílica fundida, ZnSe ou N-BK7 para aplicações de UV a IR.

 ENVIAR PEDIDO

Produtos

Visão geral da lente cilíndrica convexa Plano

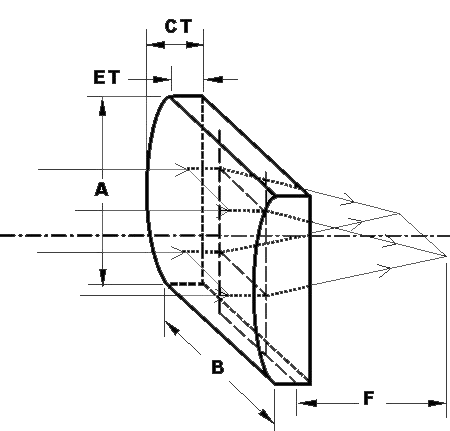

A lente cilíndrica ATOPTIK Plano-Convex é uma lente cilíndrica positiva projetada com precisão, especialmente criada para focalizar a luz em uma linha em vez de um ponto. Essa capacidade de foco exclusiva faz com que ele tenha um desempenho excepcionalmente bom em várias aplicações ópticas de alta precisão. A superfície curva da lente cilíndrica faz parte de um cilindro, permitindo que a luz convergem ao longo de um ponto focal linear paralelo à interseção entre a superfície cilíndrica e seu plano tangente.

Especificações da lente cilíndrica convexa de Plano

Especificações	Normal	Alta precisão	Mfg. Limite
Material	Vidro óptico	Vidro óptico	Vidro óptico
Comprimento Tolerância	+ 0/-0,1mm	+ 0/-0,05mm	+ 0/-0,01mm
Tolerância da largura	+ 0/-0,1mm	+ 0/-0,05mm	+ 0/-0,01mm
Tolerância Espessura	+/-0,1mm	+/-0,05mm	+/-0,02mm
Tolerância do comprimento focal	+ 1-2%	+/-1%	+/-0,5%
Centração	3 arco min	1 arco min	30 arc sec
Qualidade da superfície	60-40	40-20	10-5
Figura de superfície	3 lambda	2 lambda	1 lambda
Irregularidade de superfície	1 lambda	1/4 lambda	1/10 lambda
Abertura clara	> 80%	> 90%	100%
Bevel	+/-0,2*45 grau	+/-0,1*45 grau	+/-0,05*45 grau

Características da lente cilíndrica convexa de Plano

Estrutura Plano-Convexa
A lente cilíndrica plano-convexa ATOPTIK apresenta uma única superfície plana e uma única superfície cilíndrica convexa com uma distância focal positiva. Ao contrário das lentes plano-convexas esféricas, esta lente focaliza ou amplia a luz em apenas uma dimensão, melhorando o desempenho de imagem direcional.
Ampla gama de aplicações
Esta lente se destaca em várias aplicações, incluindo varredura a laser, espectroscopia, lasers de corante, acústica-óptica, processadores ópticos e outros sistemas que requerem foco linear. Também é ideal para tarefas de imagem de linha e ampliação uniaxial.
Opções de revestimento personalizado
As lentes são fornecidas sem revestimento por padrão para acomodar diferentes necessidades de comprimento de onda e aplicação. Para requisitos específicos de revestimento, entre em contato com a equipe de vendas da ATOPTIK para obter mais informações.
