Lente cilíndrica côncava plano

As lentes cilíndricas plano-côncavas corrigem o astigmatismo e expandem os feixes de laser em sistemas de diodo laser e instrumentação óptica. Revestido para alta transmissão, eles reduzem reflexões indesejadas. Oferecido em tamanhos padrão e personalizados com opções de materiais como CaFsupren, N-SF11 e Germânio para desempenho de banda larga.

 ENVIAR PEDIDO

Produtos

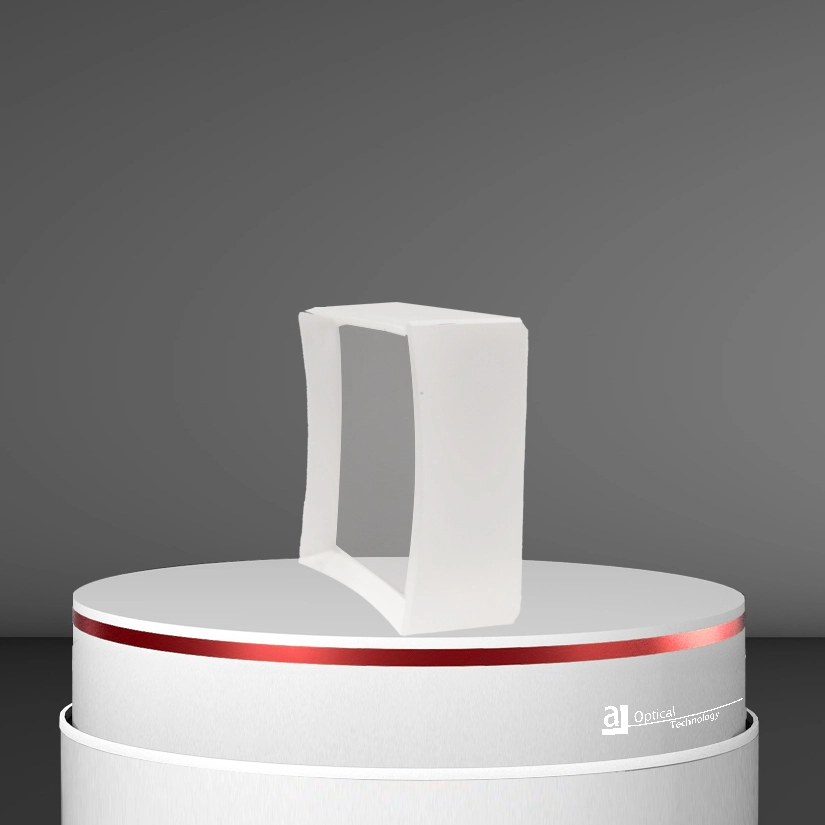

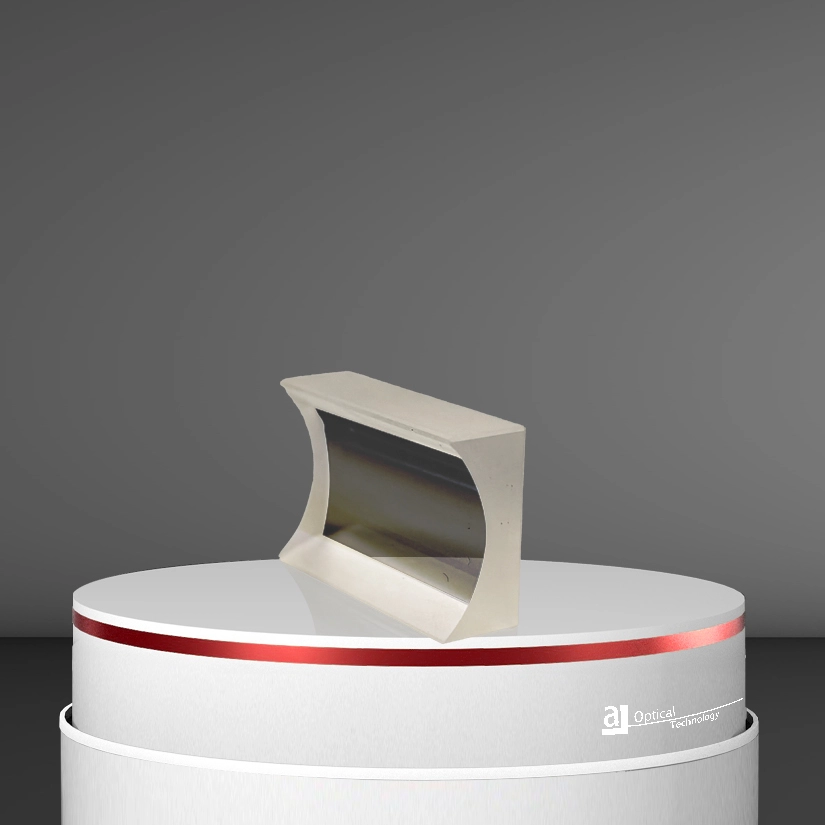

Visão geral da lente cilíndrica côncava Plano

A lente cilíndrica plano-côncava ATOPTIK é uma lente cilíndrica negativa projetada para divergir a luz em uma linha em vez de um ponto, ao contrário de uma lente esférica. Essa propriedade óptica exclusiva o torna um componente essencial em aplicações que requerem divergência de luz linear. A superfície curva da lente faz parte de um cilindro, fazendo com que a luz transmitida focalize ao longo de uma linha paralela à interseção da superfície cilíndrica e seu plano tangente.

Especificações da lente cilíndrica côncava de Plano

Especificações	Normal	Alta precisão	Mfg. Limite
Material	Vidro óptico	Vidro óptico	Vidro óptico
Comprimento Tolerância	+ 0/-0,1mm	+ 0/-0,05mm	+ 0/-0,01mm
Tolerância da largura	+ 0/-0,1mm	+ 0/-0,05mm	+ 0/-0,01mm
Tolerância Espessura	+/-0,1mm	+/-0,05mm	+/-0,02mm
Tolerância do comprimento focal	+ 1-2%	+/-1%	+/-0,5%
Centração	3 arco min	1 arco min	30 arc sec
Qualidade da superfície	60-40	40-20	10-5
Figura de superfície	3 lambda	2 lambda	1 lambda
Irregularidade de superfície	1 lambda	1/4 lambda	1/10 lambda
Abertura clara	> 80%	> 90%	100%
Bevel	+/-0,2*45 grau	+/-0,1*45 grau	+/-0,05*45 grau

Características da lente cilíndrica côncava Plano

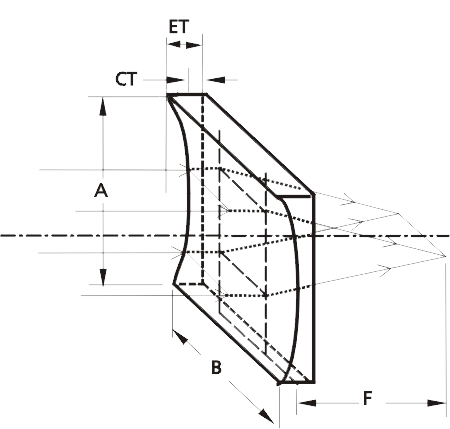

Estrutura Plano-Côncava
Esta lente apresenta uma única superfície plana e uma única superfície cilíndrica côncava, o que cria uma distância focal negativa. Ele funciona divergindo luz ao longo de um único eixo, tornando-o ideal para controlar o astigmatismo, modelagem de feixe ou outras aplicações que requerem controle preciso de luz linear.
Borda circular para fácil integração
A lente cilíndrica plano-côncava ATOPTIK tem uma forma circular, permitindo que seja facilmente combinada com outros elementos ópticos para formar sistemas mais complexos.
Design não revestido com revestimentos opcionais
As lentes são fornecidas em sua versão padrão não revestida para manter a flexibilidade para diferentes aplicações. Para desempenho aprimorado, revestimentos anti-reflexo (AR) estão disponíveis mediante solicitação. Os clientes com requisitos de revestimento específicos podem entrar em contato com a equipe de vendas da ATOPTIK para obter mais detalhes.
