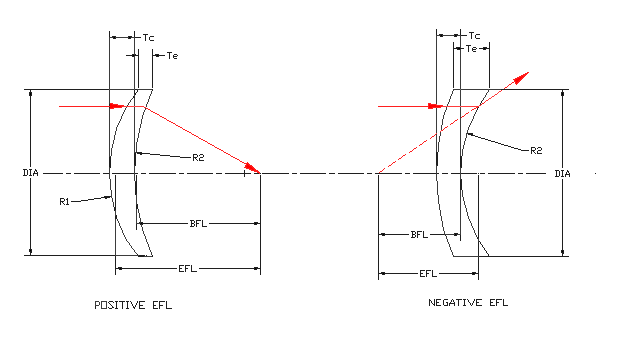

As lentes de menisco-com seu design distinto convexo-côncavo-se destacam em minimizar a aberração esférica enquanto controlam a convergência ou divergência de luz. As lentes de menisco positivas focalizam a luz paralela em pontos apertados (lado convexo em direção à fonte) ou, quando emparelhadas com outras ópticas, encurtam as distâncias focais para aumentar a abertura numérica (NA). Por outro lado, as lentes de menisco negativo (mais finas no centro) divergem da luz e são frequentemente combinadas com outras lentes para alongar as distâncias focais e reduzir NA. Ideal para sistemas de precisão que requerem correção de aberração e manipulação de luz sob medida.
A lente menisco da ATOPTIK é um componente óptico de alto desempenho com uma estrutura côncava-convexa assimétrica. Sua forma única oferece excelente desempenho na redução de aberrações, aprimorando a qualidade do feixe, minimizando a aberração esférica e controlando a divergência do feixe. As lentes de menisco são comumente usadas em aplicações como colimação de feixe, imagem óptica, expansão de feixe de laser, acoplamento de fibra e sensores.
| Especificações | Normal | Alta precisão | Mfg. Limite |
| Material: | Vidro óptico | Vidro óptico | Vidro óptico |
| Tolerância do diâmetro: | + 0/-0,1mm | + 0/-0,05mm | + 0/-0,01mm |
| Tolerância da espessura: | +/-0,1mm | +/-0,05mm | +/-0,01mm |
| Tolerância do comprimento focal: | +/-2% | +/-0,5% | |
| Centeração: | 3 arco min | 1 arco min | 10 arco sec |
| Qualidade de superfície: | 60-40 | 40-20 | 10-5 |
| Figura de superfície: | 3 Iambda | 2 lambda | 1 lambda |
| Irregularidade de superfície: | 1/4 lambda | 1/10 lambda | 1/20 Iambda |
| Abertura clara: | > 80% | > 90% | 100% |
| Bevel: | +/-0,2*45 grau | +/-0,1*45 grau | +/-0,05*45 grau |
Se você gostaria de construir seus próprios produtos ópticos de precisão ou solicitar uma cotação, clique em um dos dois botões abaixo. Caso contrário, preencha o formulário abaixo com quaisquer dúvidas ou preocupações.
