Lente Acromática

Visão geral da lente acromática

As lentes acromáticas da ATOPTIK são componentes ópticos de alto desempenho projetados para reduzir a aberração cromática. Eles são amplamente utilizados em microscópios, sistemas de laser, imagens ópticas, espectrômetros e comunicações de fibra óptica, onde imagens de alta precisão e manipulação de feixe são essenciais. Essas lentes corrigem efetivamente as diferenças de refração de diferentes comprimentos de onda, resultando em focalização óptica nítida e precisa.

Como as lentes acromáticas corrigem a aberração cromática para imagens mais nítidas

Para um melhor desempenho, geralmente o lado com o maior raio de curvatura (a superfície plana) deve ser desviado do feixe colimado. A diferença de cor vem da diferença no coeficiente de dispersão e refração de diferentes comprimentos de onda de luz no material de transmissão, de modo que diferentes comprimentos de onda de luz convergem em diferentes pontos focais, lente acromática de dupla ligação através do design adesivo de diferentes lentes de material, de modo que a dispersão dos dois materiais se compensam, Reduzindo assim a diferença de cor abrangente. O design acromático também ajuda a melhorar a aberração da imagem de fontes de luz em uma ampla faixa de comprimento de onda (fontes de luz compostas), melhorar a aberração esférica em um raio de curvatura adequado, e melhorar o coma ao mesmo tempo quando o material é selecionado arbitrariamente. As lentes acromáticas fornecem imagens mais nítidas do que os sistemas ópticos que usam uma única lente e podem formar pontos de luz menores, melhorando ainda mais o desempenho óptico da lente. As lentes acromáticas são adequadas para uma variedade de aplicações, como microscopia de fluorescência, retransmissão de imagem, detecção ou espectroscopia.

Os produtos de lentes coladas acromáticas da ATOPTIK oferecem distâncias focais quase constantes em um amplo comprimento de onda rAnge e estão disponíveis em estoque para lentes acromáticas ligadas positivas e negativas e lentes acromáticas revestidas com uma variedade de filmes anti-reflexo. As opções de filme anti-reflexo incluem VIS, NIR e SWIR.

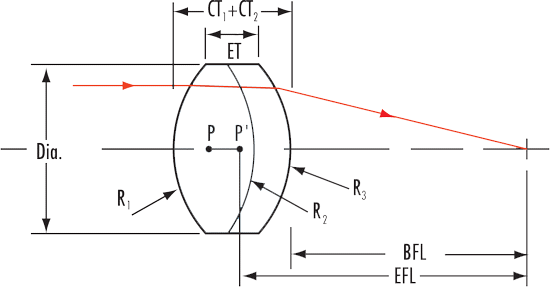

Especificações da lente acromática

Características da lente acromática

1. Estrutura de lente dupla

• Feito pela ligação de duas lentes de diferentes materiais ópticos, normalmente um vidro de coroa de baixo índice de refração positivo e um vidro de sílex de alto índice de refração negativo.

• Otimizado para corrigir a aberração cromática axial e a aberração esférica, alinhando os pontos focais de dois comprimentos de onda.

2. Alta eficiência de transmissão

• Revestimentos anti-reflexo (AR) são aplicados para minimizar a perda de luz e aumentar a transmissão, adaptados para diferentes faixas espectrais, incluindo ultravioleta (UV), visível (VIS), e infravermelho próximo (NIR).

3. Vários tamanhos e comprimentos focais

• Disponível em diâmetros múltiplos (variando de 3mm a mais de 50mm) e distâncias focais (de curtas a longas distâncias focais) para atender a diferentes requisitos de aplicação.

• Personalizável em termos de dimensões, materiais e revestimentos para atender às necessidades específicas do cliente.

4. Desempenho superior de imagem óptica

• Oferece baixa aberração cromática e esférica em uma ampla faixa espectral, tornando-a ideal para aplicações de imagem de alta resolução.
