A lente convexa é uma lente convexa. A lente convexa inclui uma superfície incidente e uma superfície de irradiação. É caracterizada por uma distância focal mais longa no meio da superfície da lente e uma distância focal mais curta no final de cada superfície da lente. As lentes lenticulares são usadas principalmente para focalizar a luz de fontes pontuais ou para transmitir imagens para outros sistemas ópticos.
A lente convexa dupla da ATOPTIK é um componente óptico comum e essencial amplamente utilizado em imagens ópticas, foco a laser, colimação de feixe, acoplamento de fibra e aplicações em pesquisas médicas, industriais e científicas. Com uma estrutura simétrica com superfícies convexas em ambos os lados, esta lente se destaca em convergência de luz e desempenho de imagem.
| Especificações | Normal | Alta precisão | Mfg. Limite |
| Material: | Vidro óptico | Vidro óptico | Vidro óptico |
| Tolerância do diâmetro: | + 0/-0,1mm | + 0/-0,05mm | + 0/-0,01mm |
| Tolerância da espessura: | +/-0,1mm | +/-0,05mm | +/-0,01mm |
| Tolerância do comprimento focal: | +/-2% | +/-1% | +/-0,5% |
| Centeração: | 3 arco min | 1 arco min | 10 arco sec |
| Qualidade de superfície: | 60-40 | 40-20 | 10-5 |
| Figura de superfície: | 3 Iambda | 2 lambda | 1 lambda |
| Irregularidade de superfície: | 1/4 lambda | 1/10 lambda | 1/20 Iambda |
| Abertura clara: | > 80% | > 90% | 100% |
| Bevel: | +/-0,2*45 grau | +/-0,1*45 grau | +/-0,05*45 grau |

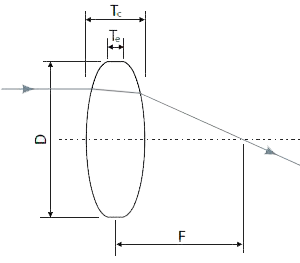

Estrutura dupla convexa simétrica
A lente convexa dupla tem superfícies convexas em ambos os lados com uma distância focal fixa, focalizando efetivamente a luz incidente em um ponto e reduzindo a dispersão do feixe.
Ideal para convergência de luz e imagem óptica, especialmente em sistemas ópticos de foco curto e médio.
Alta precisão óptica
A fabricação de precisão garante baixa aberração e imagens de alta resolução, com a qualidade da superfície atingindo 40/20 ou mais, proporcionando excelente suavidade e clareza.
A excelente precisão da superfície e o desempenho óptico minimizam a perda de luz e o espalhamento no caminho óptico.
Várias opções de material
Disponível em diferentes materiais ópticos com base nas necessidades de aplicação, incluindo vidro óptico BK7, sílica fundida e safira.
O BK7 é adequado para aplicações visíveis e de infravermelho próximo (VIS-NIR), a sílica fundida suporta uma ampla faixa espectral de UV a NIR e a safira oferece resistência mecânica e resistência ao calor excepcionais em ambientes hostis.
Opções de revestimento e alta transmissão
Revestimentos antirreflexo personalizados (AR) podem ser aplicados à superfície da lente para reduzir as perdas de reflexão e aumentar a eficiência da transmissão, com faixas de revestimento comuns, como 400-700 nm, 1064 nm, e 1310/1550 nm.
Adequado para sistemas de laser, instrumentos ópticos, comunicações ópticas e outras aplicações sensíveis à perda de luz.
Se você gostaria de construir seus próprios produtos ópticos de precisão ou solicitar uma cotação, clique em um dos dois botões abaixo. Caso contrário, preencha o formulário abaixo com quaisquer dúvidas ou preocupações.
