Espelho de digitalização

Visão geral do espelho de digitalização

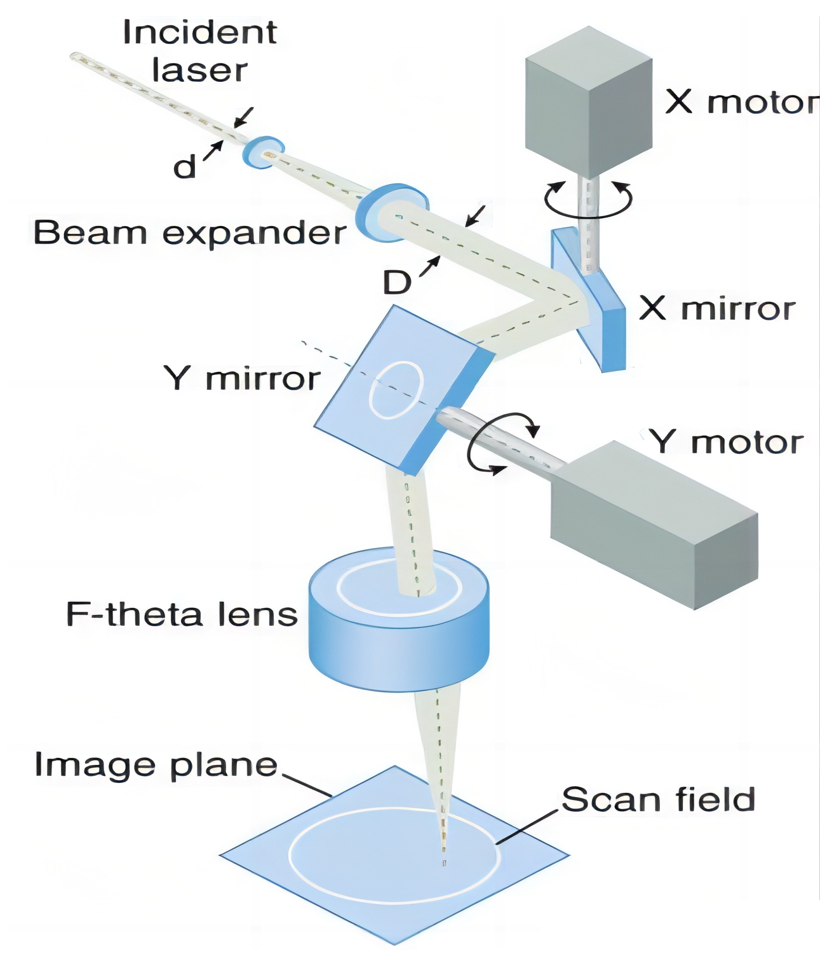

O espelho de varredura encontrou aplicações maduras em sistemas de varredura a laser. Um scanner de galvanômetro a laser (scanner Galvo) consiste em três componentes principais: uma cabeça de varredura óptica, amplificador de unidade eletrônica e montagem de espelho óptico. Ao utilizar dois espelhos galvanômetro para refletir o feixe de laser, ele atinge um controle de movimento preciso do plano XY. Este dispositivo eletromecânico especializado é projetado especificamente para aplicações de processamento a laser.

Características do espelho de digitalização

Espessura e eixo: O eixo de rotação passa pela estrutura interna do espelho, não pela superfície.

Ângulo e cobertura: Deve cobrir a abertura total no ângulo máximo, pode causar manchas fora do centro.

Otimização da rotação: a pré-rotação do eixo Z afeta o tamanho do espelho X; o ângulo ideal economiza espaço.

Espaçamento XY: a distância equilibrada evita o bloqueio do feixe (caminho X → Y → X) e o tamanho excessivo.

Feixe e forma: O contorno do espelho corresponde ao perfil do feixe (definido por óptica/ângulos).

Revestimentos: Opções simples/dupla face com base na aplicação.

Vantagens do espelho de digitalização

Velocidades mais rápidas do motor na indústria, proporcionando baixa deriva e estabilidade a longo prazo

Precisão e precisão superiores que garantem saída de digitalização de alta qualidade

Extensa gama de tamanhos de abertura e revestimentos de espelho

Modelos compactos com pegada pequena garantem fácil integração para pequenos espaços

Ampla gama de ofertas de produtos de alto desempenho a econômicos

Especificação do espelho de digitalização

Tolerância LXW: + 0/-0,1

Abertura clara: >90%

Tolerância da espessura: +/-0,1mm

Qualidade da superfície: 40/20

Figura de superfície: lambda/425mm²(Em) 632.8nm

Revestimento
