Filtro de densidade neutra

Os filtros de densidade neutra (ND) podem atenuar a intensidade da luz. Depois que a luz da região de luz visível para a região de luz infravermelha próxima passa pelo filtro de densidade neutra, diferentes comprimentos de onda são atenuados na mesma proporção, de modo que o elemento óptico mantenha uma transmissão de energia de luz aproximadamente igual em uma banda larga. Sobre a taxa. Também conhecido como filtro de densidade neutra, filtro neutro, filtro ND, filtro de atenuação, filtro de densidade fixa, etc.

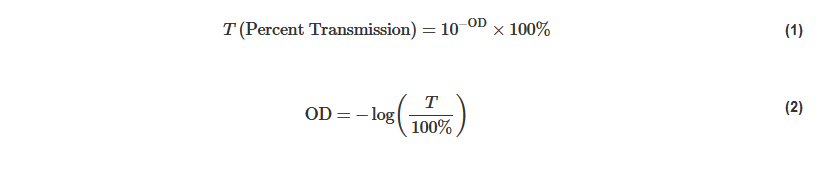

Os filtros de densidade neutra (ND) são projetados para reduzir uniformemente a transmissão em uma parte específica do espectro. Os filtros ND são geralmente definidos por sua densidade óptica (OD), que descreve a quantidade de energia bloqueada pelo filtro. Valores de alta densidade óptica indicam transmissão muito baixa e baixa densidade óptica indica alta transmissão (Equação 1-2). Os filtros ND podem ser empilhados para atingir densidades ópticas personalizadas. Para calcular o sistema final OD, basta adicionar o OD de cada filtro.

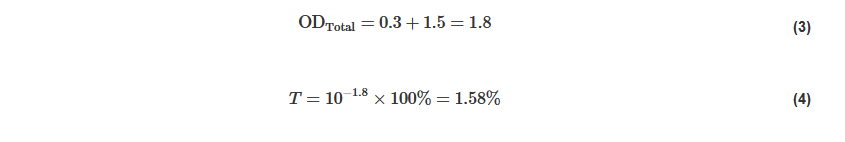

Exemplo 1: Se os filtros para OD 0,3 e OD 1,5 forem empilhados, qual é a transmissão?

Exemplo 2: Como construir um filtro com uma taxa de transferência de 0,5%?

Existem dois tipos de filtros ND: reflexivo e absorvente. Os filtros ND reflexivos consistem em revestimentos ópticos de filme fino, geralmente metálicos, que foram aplicados a substratos de vidro. O revestimento pode ser otimizado para faixas de comprimento de onda específicas, como UV-VIS ou NIR. Os revestimentos de filme fino refletem principalmente a luz de volta à fonte. Deve-se ter cuidado especial para garantir que a luz refletida não interfira na configuração do sistema. Os filtros ND absorventes utilizam um substrato de vidro para absorver uma porcentagem específica de luz.

Áreas de aplicação: instrumentos de medição UV, vários lasers, câmeras digitais ópticas, câmeras de vídeo, monitoramento de segurança, vários instrumentos ópticos e equipamentos, filtros de atenuação de comunicação óptica, sistemas de imagem óptica, medidores de fumaça, instrumentos de medição óptica, espectrômetros de infravermelho próximo, equipamento de análise bioquímica, etc.
